En el sistema eléctrico español, las subestaciones móviles de alta tensión se han convertido en una solución estratégica ante incidencias, mantenimientos o situaciones de emergencia.

Permiten restablecer el servicio en pocas horas, garantizando el cumplimiento del RD337/2014 (RAT) [1] y las normas UNE-EN 60076 [2], UNE-EN 62271 [7] [8] y IEC 61850 [11].

Arquitectura técnica

Una subestación móvil integra en módulos transportables todo lo necesario para operar en AT:

Bloque de potencia.

• Transformador de hasta 60 MVA, tensiones 132/66/45 – 30/20 kV.

• Tecnología ONAN/ONAF, protección Buchholz y relé de presión súbita.

• Cumple UNE-EN 60076-1/3/5 [1] [2] [3].

Un ejemplo del bloque de potencia se puede ver en la Figura 1 y en la Figura 3.

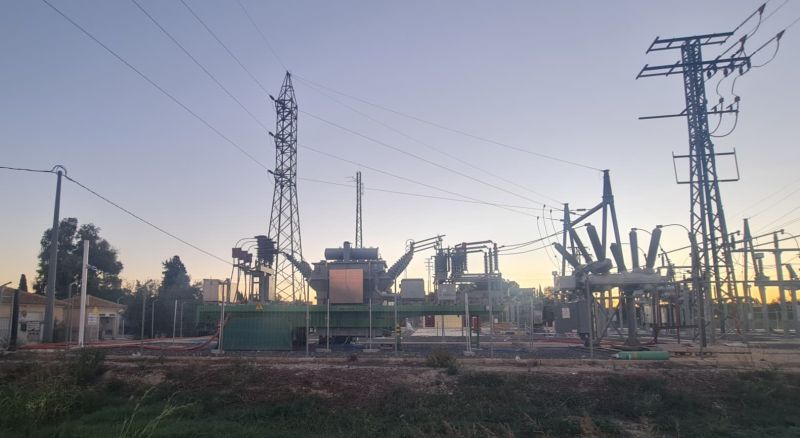

1. Vista general del bloque de potencia con el transformador de alta a media tensión.

Bloque GIS o híbrido.

• Equipos encapsulados en SF₆ o gases alternativos (C4-FN, g³).

• Interruptores de 31,5 kA, seccionadores, pararrayos ZnO (UNE-EN 60099-4, [5]).

• Puesta a tierra temporal conforme a UNE-EN 50522 [9].

En la Figura 2 se puede ver un ejemplo de bloque GIS. Se puede observar cómo es que cuando está asociado a un camión para su transporte (Figura 2 (a)) y cómo cuando ya se ubica en sitio para la operación (Figura 2 (b)).

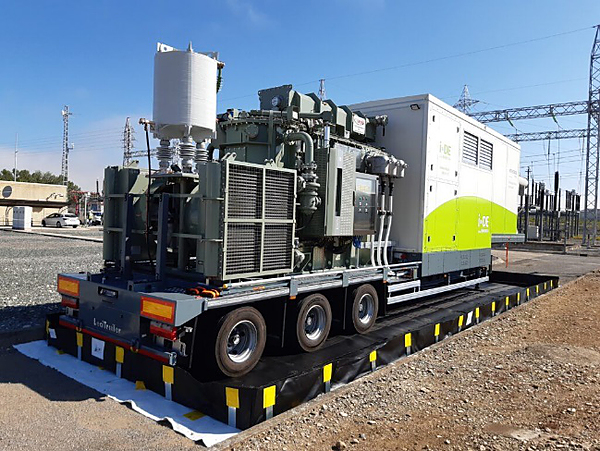

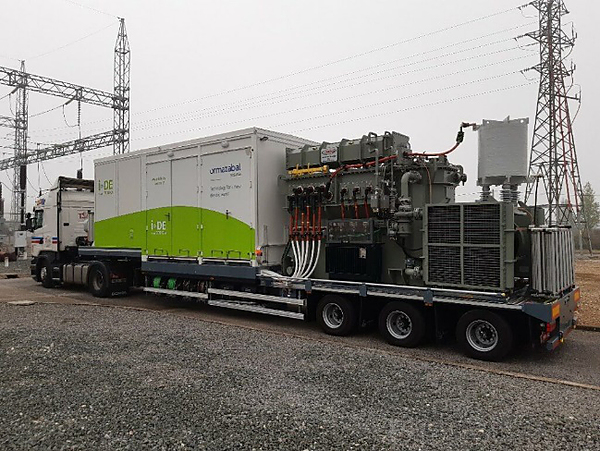

2. Bloque GIS o híbrido de una subestación móvil con generación incluida. (a) vista con la unidad asociada a un camión para transporte. (b) Vista de la unidad ubicada en sitio para operar.

Bloque de control y protección.

• Relés digitales IEC 61850 [11] / IEC 60255 [12] integrados en SCADA (REE, Endesa, Iberdrola).

• Protección diferencial, distancia y sincronismo.

• Ensayos FAT/SAT según ITC-RAT 09 y 21, con equipos OMICRON o ISA DRTS.

Cumplimiento normativo.

Las subestaciones móviles deben cumplir los mismos requisitos que las fijas:

Aislamiento: UNE-EN 60071-2 [5].

• Compatibilidad electromagnética: UNE-EN 61000-6-2/4 [13] [14].

• Ensayos de maniobra y rigidez dieléctrica: UNE-EN 62271-100 [7].

• Verificación de protecciones: UNE 20460-6-61[10].

Además, durante su puesta en servicio se ejecutan:

• Pruebas de tangente delta y factor de potencia.

• Inyección secundaria y simulación de faltas.

• Verificación de enclavamientos eléctricos y mecánicos.

• Medición de bucle de tierra y continuidad equipotencial.

Ventajas operativas.

Estas unidades pueden operar durante meses manteniendo los niveles de seguridad de una instalación fija.

Entre sus ventajas destacan:

• Despliegue en menos de 8 horas.

• Sin obra civil ni licencias prolongadas.

• Adaptabilidad modular a distintas tensiones.

• Reducción de tiempos de indisponibilidad.

• Seguridad total del personal técnico.

Son utilizadas por REE y las principales distribuidoras españolas para:

• Sustituciones temporales.

• Emergencias (incendios, inundaciones, fallos estructurales).

• Refuerzos de red en picos de demanda.

Conclusión.

Las subestaciones móviles representan la ingeniería de contingencia en su máxima expresión:

Movilidad, potencia y cumplimiento normativo en un solo conjunto.

Incluso en los escenarios más exigentes que la energía no se detenga nunca.

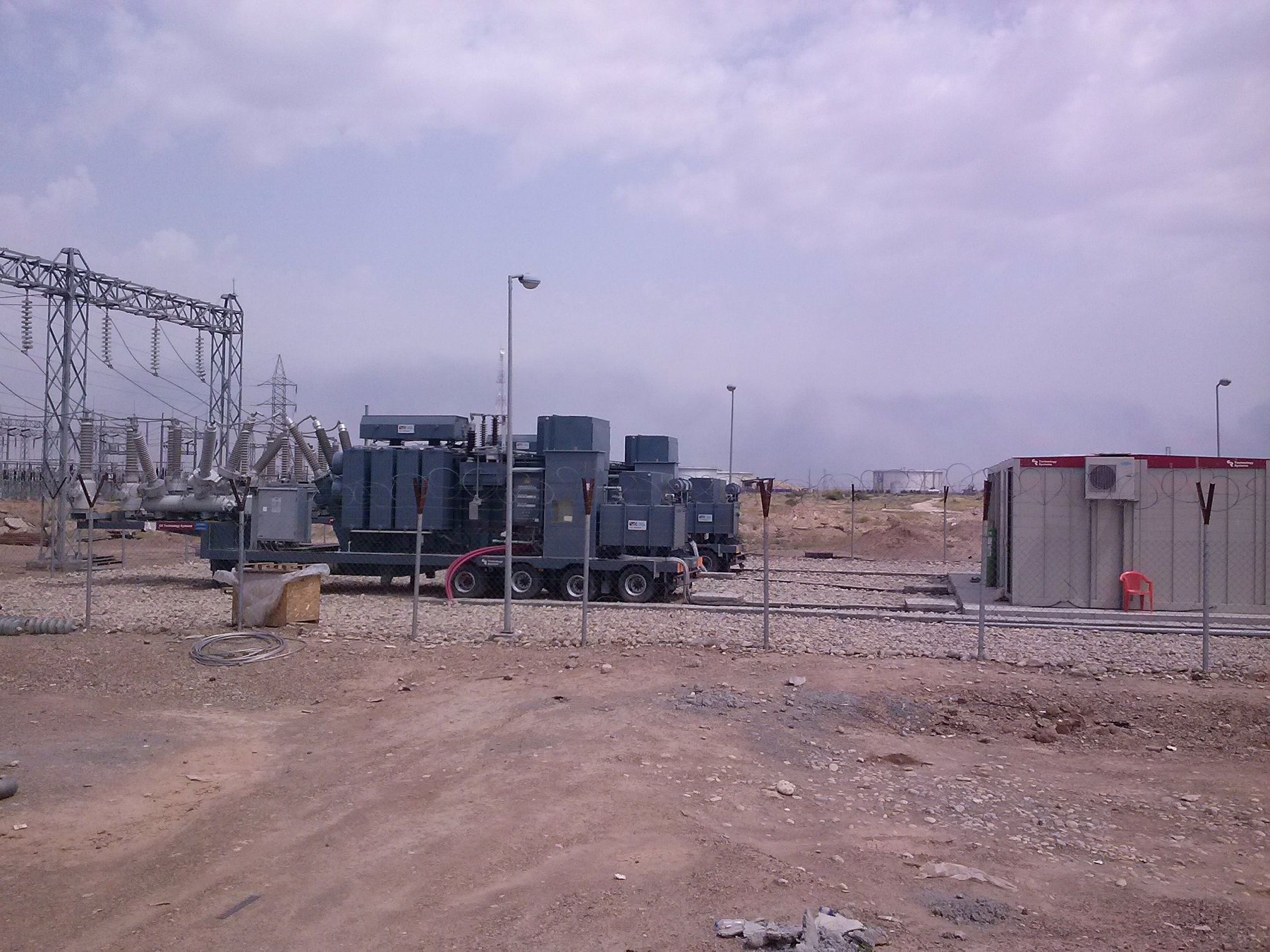

3. Dos bloques de potencia con aparatos de maniobra en alta tensión, transformador alte tensión a media tensión.
